Dispositivos de Redes
Apuntes Teóricos: Redes Informáticas
1. ¿Qué es una red informática?
Una red informática es un conjunto de computadoras y dispositivos conectados entre sí, ya sea mediante cables (medios físicos) o tecnologías inalámbricas, con el fin de compartir recursos. Estos recursos pueden ser tanto hardware (impresoras, discos duros, etc.) como software (archivos, aplicaciones, etc.).
2. Tipos de redes
2.1 Según su cobertura geográfica
- PAN (Personal Area Network): Red de alcance muy limitado, que conecta dispositivos cercanos a una persona (por ejemplo, un celular con auriculares por Bluetooth).
- LAN (Local Area Network): Red de área local, común en hogares, escuelas o empresas. Su extensión no supera los 200 metros.
- WLAN (Wireless LAN): Variante inalámbrica de una LAN.
- MAN (Metropolitan Area Network): Interconecta varias LAN en una ciudad. Un ejemplo es WIMAX, que cubre entre 5 y 50 km.
- WAN (Wide Area Network): Red de gran extensión (hasta miles de kilómetros), que puede conectar computadoras a nivel nacional o continental. Ejemplo: Internet.
2.2 Según el medio de transmisión
| Medio | Tipo de señal | Velocidad | Alcance máximo |
|---|---|---|---|
| Cable coaxial | Señal eléctrica | Hasta 10 Mb/s | 185 m |
| Par trenzado (UTP) | Señal eléctrica | Hasta 1 Gb/s | <100 m |
| Fibra óptica | Haz de luz | Hasta 1 Tb/s | <2 km |
| Wi-Fi | Ondas electromagnéticas | Hasta 100 Mb/s | <100 m |
| Bluetooth | Ondas electromagnéticas | Hasta 3 Mb/s | 10 m |
| Infrarrojo | Onda electromagnética | Hasta 4 Mb/s | <1 m (30°) |

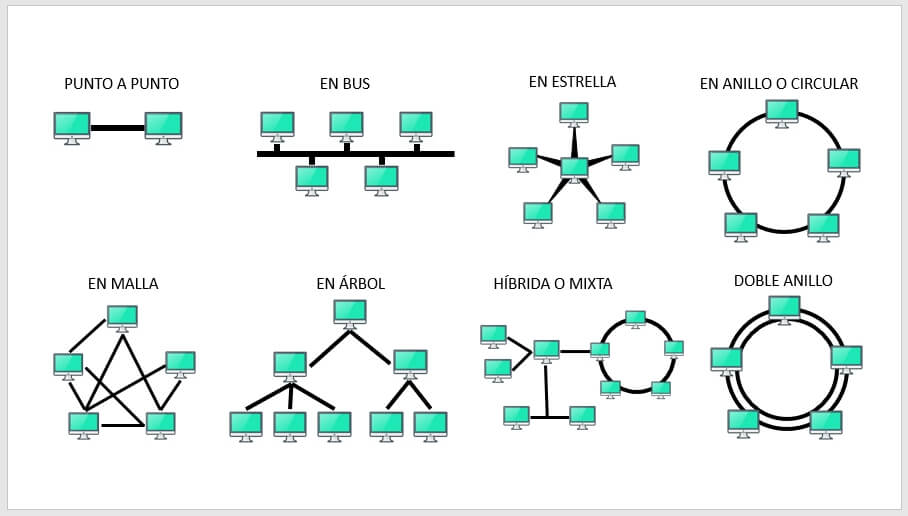

2.3 Según su topología (forma de conexión entre nodos)
- Topología en Bus: Todos los dispositivos comparten el mismo canal de transmisión. Si falla el cable principal, toda la red cae.
- Topología en Anillo: Los dispositivos forman un anillo. La información circula en un solo sentido. Si una computadora falla, se interrumpe la red.
- Topología en Estrella: Todos los dispositivos están conectados a un nodo central (hub o switch). Si el nodo central falla, toda la red se interrumpe.
- Topología en Malla: Cada dispositivo está conectado a varios otros, lo que brinda gran seguridad pero es costosa de implementar.
- Topología en Árbol: Estructura jerárquica con nodos que se ramifican desde un nodo troncal. Se usa en redes grandes, aunque puede ser difícil de configurar.
3. Dispositivos de conexión de red
3.1 Tarjeta de Red (NIC)
Permite conectar una computadora a una red. Se instala en la placa base y tiene una dirección MAC única (seis pares de dígitos hexadecimales). Se puede consultar con los comandos getmac o ipconfig /all.
3.2 Cables de conexión
Cable coaxial:
Tiene un conductor central para la información y una malla externa como referencia de tierra. Está en desuso.
Par trenzado:
El más utilizado hoy en redes LAN. Compuesto por 4 pares de hilos trenzados. Utiliza conectores RJ-45. Puede presentar atenuación, es decir, pérdida de señal.
Fibra óptica:
Utiliza luz láser para transmitir datos a altísima velocidad (hasta 10 Tb/s). Ideal para largas distancias.
3.3 Concentrador o Hub
Dispositivo que retransmite los datos a todos los equipos conectados, sin distinguir el destinatario. Es sencillo, pero puede saturar la red.
3.4 Conmutador o Switch
Almacena direcciones MAC y envía los datos sólo al equipo correspondiente, mejorando el rendimiento de la red.
3.5 Router o Enrutador
Permite conectar distintas redes entre sí, por ejemplo una LAN con Internet. Hoy en día, los routers incluyen puertos Ethernet, tecnología Wi-Fi y funciones de traducción de protocolos (como ADSL).
