Almacenamiento en Redes IP
- Hay veces que necesitamos tener grandes capacidades de almacenamiento (+30Tb)
- El almacenamiento en redes IP surge como una alternativa eficiente, escalable y económica frente a soluciones tradicionales como DAS, NAS y SAN basadas en Fiber Channel. Su adopción permite la centralización del almacenamiento, la consolidación de servicios y la integración con infraestructuras existentes mediante protocolos como iSCSI y FCIP.
Modelos de Almacenamiento

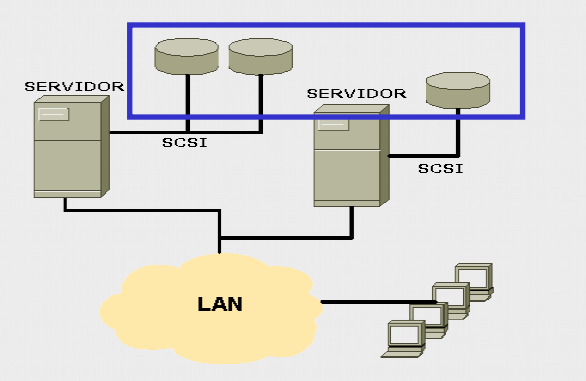

DAS (Direct Attached Storage)
El disco duro está conectado directamente al servidor, y está disponible únicamente para dicho equipo.
- Conexión: Directa al servidor.
- Ventajas: Servicios independientes.
- Desventajas:
- Difícil administración y backup.
- Escasa escalabilidad.
- Elevado costo a largo plazo.

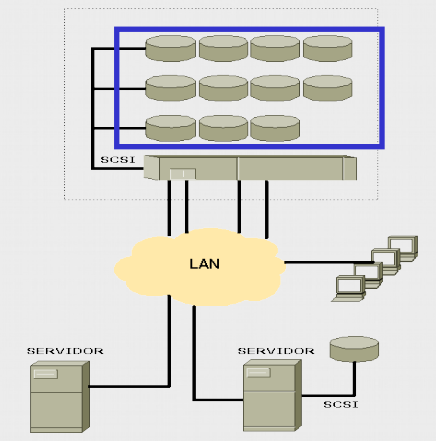

NAS (Network Attached Storage)
Es un servidor que lo único que hace es almacenar datos.
- Conexión: A través de la red de datos.
- Ventajas:
- Escalabilidad.
- Servidor dedicado para almacenamiento.
- Compatibilidad con sistemas UNIX y Microsoft.
- Desventajas:
- Alto costo para alta disponibilidad.
- Requiere red de datos rápida y bien dimensionada.

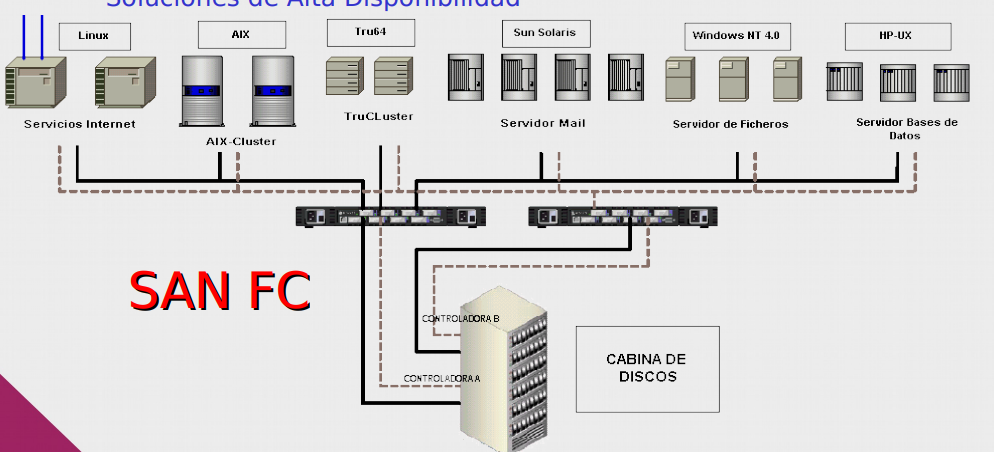

SAN (Storage Area Network)
- Conexión: Red dedicada de alta velocidad.
- Ventajas:
- Alto rendimiento y escalabilidad.
- Gestión y backup centralizados.
- Virtualización y consolidación de servidores.
- Desventajas (FC):
- Alto costo de componentes.
- Limitada conectividad WAN.
Almacenamiento sobre IP
Conceptos clave
- Aprovecha infraestructura LAN/WAN existente.
- Protocolos:
- iSCSI para LAN.
- FCIP para WAN.
- Reducción de costos frente a SAN tradicionales.
- Gestión unificada y más segura.
Objetivos
- Alta disponibilidad.
- Escalabilidad.
- Centralización del almacenamiento.
- Accesibilidad y coexistencia con SAN heredadas.
Algunos casos de uso

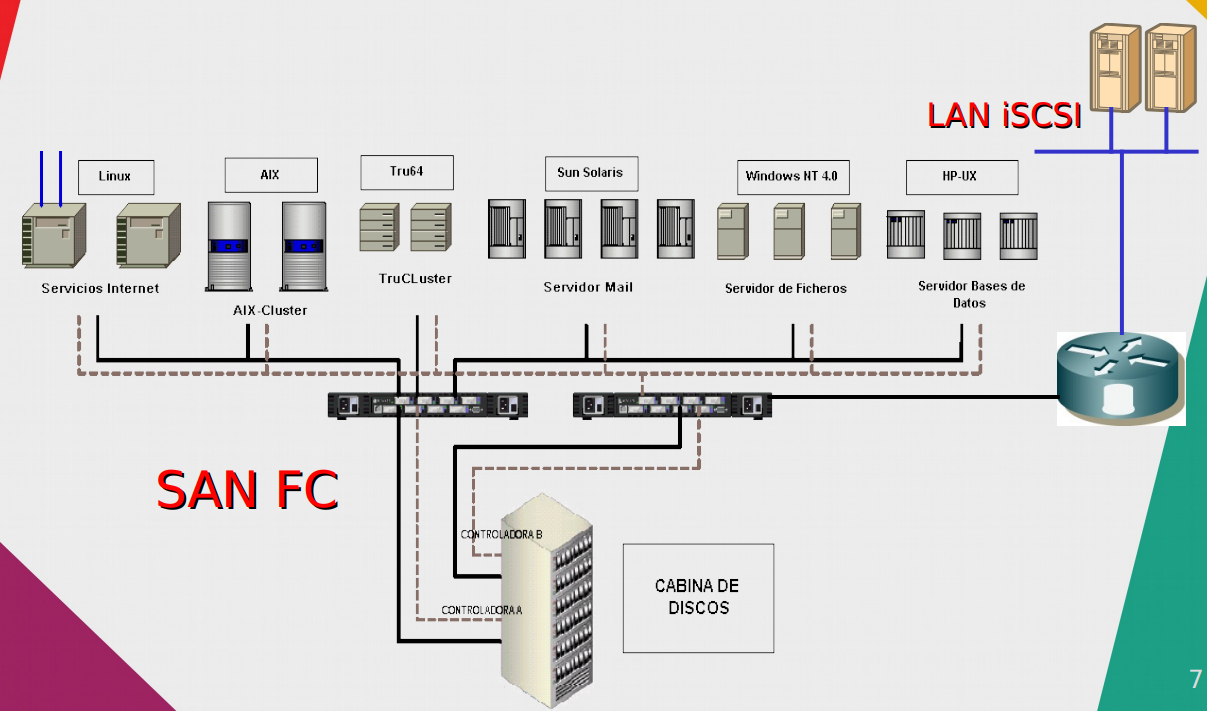

Optimización del almacenamiento de una SAM
Conexión de islas FC remotas
Interconexión y Protocolos
FCIP (Fibre Channel over IP)
- Encapsula tramas FC en paquetes IP.
- TCP/IP se encarga del control de congestión, orden y corrección.
- Permite conexión entre islas SAN remotas.
iSCSI (Internet SCSI)
- Transmite comandos SCSI sobre TCP/IP.
- Compatible con redes LAN y WAN.
- Universaliza el acceso a dispositivos de almacenamiento.
Componentes iSCSI
- Target: Dispositivo que publica volúmenes.
- Tipos: Hardware, bridges y appliances.
- Initiator: Servidor que accede al volumen.
- Tipos: Hardware y software.
- iSOE/TOE: Tecnología para arranque remoto sin disco.
Alta Disponibilidad
- Redundancia en caminos: Doble ruta entre servidor y almacenamiento.
- Redundancia de routers: Routers FC/iSCSI en alta disponibilidad (HA).
- Mapeo de WWN a IP: Interoperabilidad entre tecnologías.
Calidad de Servicio (QoS)
- Clasificación y marcado del tráfico (Gold, Silver, Bronze).
- Protocolos y técnicas:
- WFQ, CBWFQ, RED, WRED, FRTS.
- Reconocimiento de aplicaciones a nivel de red.
Escenarios de Implementación
- iSCSI único: Todos los servicios centralizados sobre iSCSI.
- Mixto iSCSI + FC: SAN extendida mediante routers FC/iSCSI.
- FC puro: Arquitectura centralizada VSAN (Virtual SAN).
Clústeres y Replicación
Clúster iSCSI
- Varios servidores trabajando como uno solo.
- Almacenamiento compartido y red pública/privada.
Replicación
- Asíncrona: Entre cabinas remotas vía WAN.
- Backup remoto: Consolidación del respaldo en sitio secundario.
